Cara menambah Shared Memory Biostar A68N-5100 Mini ITX



Biostar A68N-5100 Mini ITX



Hi. Sob

Semoga sobat semua dalam keadaan sehat dan tidak kekurangan sesuatu apapun.

Kali ini saya akan membagikan cara agar shared memory onboard dapat maksimal, di sini saya menggunakan motherboard Biostar A68N-5100 Mini ITX. Di situs resmi nya motherboard jenis ini memiliki CPU dan VGA yang sudah terintegrasi pada motherboardnya dengan jemis Processor AMD Fusion APU A4-5100 Quad-Core dan VGA AMD Radeon HD 8330.

Dengan processor quad-core yang berkecepatan 1.550 MHz dan dengan shared vga yang bisa mencapai 2gb, motherboard ini akan terasa sangat nyaman saat di gunakan dalam mengoprasikan aplikasi,  berselancar intenet, menonton vidio, mendengarkan music, maupun menjalankan game yang lumayan berat. Motherboard ini pun bisa menjadi pilihan jika ingin merakit Mini PC yang hemat daya Biostar A68N-510 ini hanya memiliki TDP sebesar 15w saja yang lumaya dapat menghemat biaya pengeluaran bulanan, selain hemat daya Biostar A68N-510 ini sangat minim suara dikarenakan Biostar A68N-510 tidak memiliki fan pendingin untuk processor maka ketika motherboard ini hidup akan senyap hening tanpa suara dari fan yang biasa kita dengar di kebanyakan komputer.

 Untuk mempersingkat waktu mati kita mulai .

Pada gambar di bawah menunjukan Shared Memory sebesar 512MB, ini shared memory default dengan RAM yang di gunakan sebesar 4GB 2X2GB.





Default Shared memory 512MB

 Restart Komputer, masuk seting Bios dengan menekan Del

Tampilan Bios Biostar A68N-5100

Setelah masuk Bios kemudian klik bagian Chipset dan pilih North Bridge Seperi pada gambar di bawah.

Kemudian Setelah masuk North Bridge Configuration klik GFX Configuration

Pada tabel Intergrated Graphics klik "Auto"

 Selanjutnya akan muncul jendela baru Intergrated Graphics kemudian pilih "Force"

Kelik tab UMA Frame Duffer Size tepat di 256M maka akan muncul tab baru UMA Frame Duffer Suze kemudian pilih 2GB

Setelah selesai klik menu Save & Exit di menu ini pilih Save Changes and Reset akan muncul jendela baru klik saja YES maka komputer akan merestart dengan sendirinya.

Setelah selesai restart cek kembali menggunakan GPU-Z apakah shared memorynya sudah bertambah atau belum.

Jejeng shared memory sudah bertambah dari awalnya 512MB sekarang bertambah jadi 2GB





Sekian cara memaksimalkan Shared memory Biostar A68N-5100 Mini ITX yang dapat saya bagikan, semoga dapat bermanfaat.

Jika ada kesalahan dalam tahapan ataupun perkataan mohon untuk di maafkan. Sebagai catatan untuk memaksimalkan performa dengan shared memory sebesar 2gb disarankan untuk menggunakan RAM 4GB X 2 = 8GB.

Selamat mencoba dan terimakasih, Wassalam.

Cara Memperbaiki SSD Yang Terdeteksi Sebagai SATAFIRM S11

Hi kali ini saya akan berbagi pengalamai ketika ssd yang saya gunakan mengalami masalah dimana ssd tersebut tidak dapat di akses hanya terbaca di Disk Management sebagai SATAFIRM S11.

Mulai lah saya mencari info apakah mungkin SSD yang kena penyakit ini masih bisa diperbaiki kembali. dan benar saja, saya ketemu forum SSD dengan controller jenis yang sama dengan SSD yang saya miliki "Phison S11". Meskipun controller ini termasuk generasi baru tapi sering kena masalah komunikasi yang membuat firmware dari SSD ini corrupt.

Kabar baik nya, ada tool yang bisa dicoba bagi yang mau memperbaiki kembali SSD yang rusak akibat  firmware yang corrupt. sehingga menyebabkan terdeteksi "SATAFIRM S11".

Nah kali ini saya akan share bagaimana cara untuk memperbaiki lagi SSD yang setengah mati ini supaya dapat digunakan kembali disini saya menggunakan SSD Patriot Spark 128gb.

Ada dua macam tool yang patut kita coba disini. Pertama pakai tool "Repair S11" dan kedua pakai tool "S11 Flasher". Adapun kedua proses yang menggunakan tool ini akan menghilangkan data yang tersimpan di dalam SSD yang akan di perbaiki.

Tahapan Memperbaiki SSD SATAFIRM S11

* Menggunakan Repair S11

      1. Sobat download aplikasinya disini

      2. Extract File RepairS11.rar lalu jalankan "repairS11.exe" Akan muncul jendela baru berupa

          CMD

      3. Pilih lokasi SSD yang akan di repair, Disini SSD punya saya berada di Drive 0 , Enter

      4. Kemudian akan ada informasi tentang ssd nya, Jika sudah yakin akan di repair ketik Y, Enter



     5. Tunggu sampai proses selesai akan muncul "success".

Jika masih tidak berhasil mari kita gunakan cara yang kedua.

* Menggunakan Tool S11 Flasher

   Dengan aplikasi ini, kita akan melakukan flash ulang firmware untuk SSD.



   1. Siapkan file yang akan di gunakan



      ⇛ S11 firmware flasher v2.0 disini

      ⇛ kumpulan firmware Phison S11 disini

      ⇛ phison_flash_id disini

  2. Kita perlu mengetahui jenis Memory dan Frimeware SSD yang akan di perbaiki terlebih dahulu dengan tols Phison Flash ID, Extract kemudian klik phison_flash_id akan terbuka jendela baru berupa CMD



    3. Pilih lokasi drive SSD, disini lokasi drive ssd saya ada di drive 0, Terlebih dahulu kita perlu mengetahui jenis memori yang dipakai, perhatikan jendela CMD di bawah ada bagian yang di lingkari merah di situ tertulis Frimeware yang di gunakan dan memory yang di gunakan oleh SSD yang akan di perbaiki.

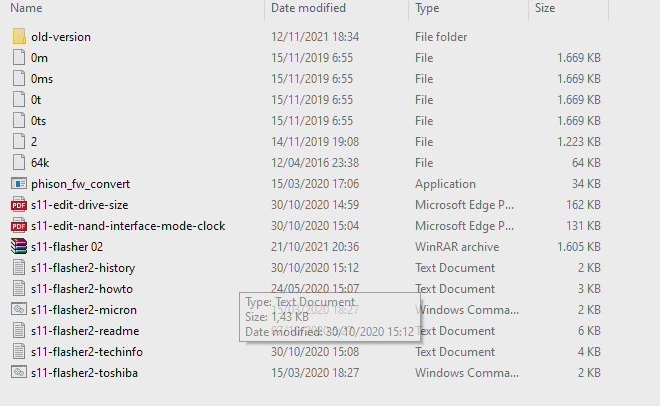

    4. Jika jenis Frimeware dan Memori sudah di ketahui kemudian ektract s11-flasher

    5. Ektract Kumpulan Frimeware Phison11 atau cari frimeware yang cocok kemudian pindahka kedalam folder s11-flasher





Rename jadi FW.BIN seperti gambar di bawah

    6. Karena SSD yang saya miliki menggunakan memory micron maka klik s11-flasher2-micron.cmd, Perlu di ketahui jenis memori yang di gunakan dapat berbeda tergantung merk dan jenis SSD. Bisa saja SSD yang sobat miliki menggunakan meori Toshiba ataupun Micron. Di dalam folder yang sama akan muncul file baru bernama fw.exe

       7. Klik fw.exe Akjan muncul jendela baru S11 firmware flasher v2.0

       8. Pastikan SSD dan Firmware sudah terbaca dan sesuai dengan kebutuhan untuk melakukan flash, klik Upgrade Firmware. akan muncul jendela baru yang memberitahukan jika melakukan flash, data di dalam SSD akan terhapus, Klik OK jika sudah yakin.







Klik OK

Proses Flash tunngu sampai selesai



Proses flash selesai klik OK

     9.  Setelah sukses, Selanjutnya Clos S11 firmware flasher v2.0 dan Restart PC.
    10. Inilah saat penentuan,  Cek pada Device manager apakah "SATAFIRM S11" sudah berubah jadi merk SSD yang sobat miliki?



    11. Masuk Windows, Manage, Disk management. Lalu lakukan Initialize Disk bisa GPT atau            MBR.

Dan terakhir format SSD.





Selamat SSD yang rusak dapat di gunakan kembali.

Akhirnya saya bisa menggunakan SSD ini kembali, 😁

Sekian dari saya, Semoga cara yang saya bagikan di sini dapat bermanfaat bagi sobat yang ingin mencoba memperbaiki SSD dengan permasalahan yang sama, apabila ada salah kata dan info mohon untuk di maafkan. Wassalam.
